I disegni di macchine
I disegni macchine o di meccanismi si distinguono:
a) disegni complessivi o d'assieme;
b) disegno di dettaglio o particolari
Disegni complessivi
Hanno per scopo lo studio della macchina dando una visione completa della posizione reciproca dei vari organi.

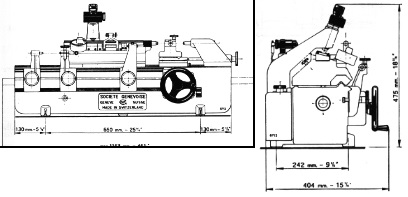

Possono portare quote di massima (distanza fra i centri, rasamenti degli alberi, ecc.), quote di montaggio e quote di ingombro (figura a lato). Oltre a complessivi raffiguranti una intera macchia si hanno complessivi di gruppi.
Per gruppi si intendono quelle parti che hanno funzioni particolari e possono essere montate a

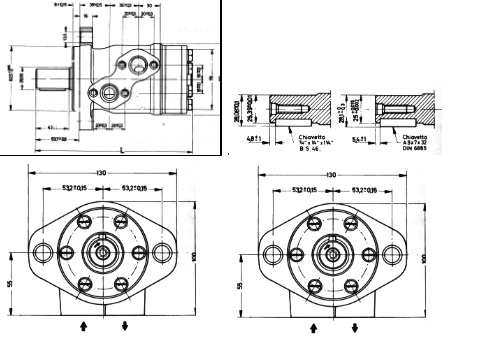

parte. Si ricavano dai complessivi e servono per il montaggio onde stabilire la posizione dei vari elementi costituenti. Portano anch'essi solo quote di montaggio (figura a lato).

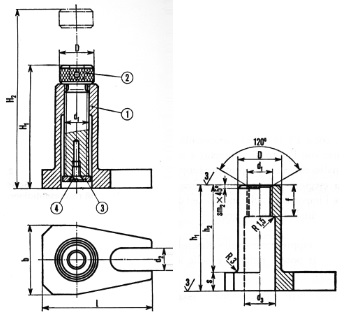

I singoli pezzi si contrassegnano con un numero distintivo di posizione (figure sotto) che viene riportato nei disegni dei particolari.
